نقشه برج نوری و اهمیت آن در ایمنی پروژه‌های عمرانی و شهری

نقشه برج نوری شامل چیست و چه نقشی در افزایش ایمنی پروژه های عمرانی دارد؟

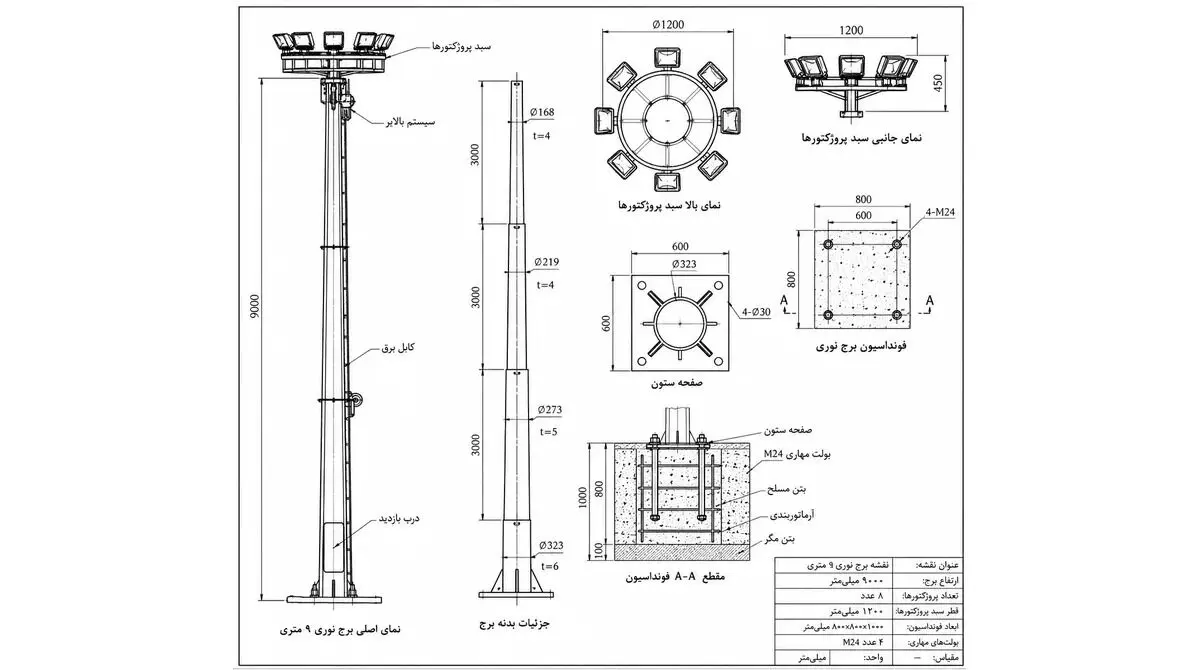

نقشه برج نوری باید شامل ارتفاع سازه، مشخصات بدنه، نمای بالایی از سبد نگهدارنده، تعداد پروژکتورهای قابل نصب روی برج، مشخصات فونداسیون و بولت ها، مسیر کابل کشی و و جزئیات سیستم بالابر، محل نصب گیربکس و وینچ، ابعاد بیس‌پلیت، لچکی‌ها، محل ورود و خروج کابل و نحوه اتصال قطعات برج نوری به یکدیگر باشد. همانطور که سایت txdot.gov درباره آن گفته است:

The High Mast Illumination Details (HMID) standard sheets contain the specifications and details for the structural, mechanical, and electrical parts of TxDOT's standard high mast lighting assemblies.

در جدول زیر، مهم‌ترین جزئیاتی را که باید در نقشه برج نوری مشخص شوند، بررسی کرده‌ایم:

نقشه برج نوری چه نقشی در ایمنی پروژه‌ها دارد؟

1. افزایش پایداری برج: در نقشه مهندسی، ابعاد و مشخصات برج با توجه به ارتفاع، وزن تجهیزات و بارهای محیطی، به‌ویژه نیروی باد، تعیین می‌شود تا احتمال واژگونی یا تغییر شکل سازه کاهش یابد.
2. تعیین دقیق مشخصات قطعات: ابعاد، ضخامت ورق‌ها، محل اتصالات و مشخصات پیچ‌ومهره‌ها مطابق طراحی مشخص می‌شوند. این موضوع از ساخت غیراصولی و ضعف در اتصالات جلوگیری می‌کند.
3. اجرای صحیح فونداسیون: نقشه، جزئیات لازم برای طراحی فونداسیون، صفحه‌ستون و جانمایی بولت‌های مهاری را فراهم می‌کند تا برج به‌درستی به زمین متصل شود.
4. کاهش خطاهای نصب: مشخص بودن نحوه مونتاژ قطعات، اتصالات و سیستم بالابر، احتمال اشتباه در نصب را کاهش می‌دهد و به اجرای ایمن‌تر پروژه کمک می‌کند.
5. افزایش عمر مفید برج: رعایت مشخصات فنی نقشه و اجرای صحیح آن، از ایجاد تنش‌های نامناسب و خرابی زودهنگام قطعات جلوگیری می‌کند و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.

انواع نقشه‌های موردنیاز پروژه

هنگام ساخت و نصب برج نوری، معمولاً چند نوع نقشه فنی تهیه می‌شود که هرکدام بخش مشخصی از مراحل طراحی، تولید و اجرا را پوشش می‌دهند. این نقشه‌ها به سازنده و تیم نصب کمک می‌کنند تا جزئیات را به‌درستی اجرا کنند و از بروز خطاهای فنی جلوگیری شود.

۱. نقشه ساخت برج نوری

شامل ارتفاع برج، ابعاد و ضخامت ورق‌های بدنه، تعداد سکشن‌ها، نحوه اتصال قطعات و جوشکاری است.

۲. نقشه فونداسیون برج نوری

ابعاد فونداسیون، مشخصات آرماتورها، محل قرارگیری بولت‌های مهاری و جزئیات اتصال برج به فونداسیون مشخص می‌شود. صنایع روشنایی سما تابان که تولیدکننده انواع برج های نوری در شهر تهران می باشد، یک توصیه ای به خریداران این سازه کرده است:

اگر فروشنده برای برج نقشه فونداسیون ارائه می‌کند، آن را قبل از اجرای فونداسیون دریافت کنید تا بعداً به دلیل تفاوت ابعاد یا محل انکربولت‌ها مجبور به اصلاح فونداسیون نشوید.

3. نقشه برق و کابل‌کشی

نوع و اندازه کابل، ابعاد کابل، مسیر عبور کابل‌ها و اتصالات الکتریکی در این نقشه مشخص می‌شوند.

4. نقشه مونتاژ و نصب

این نقشه ترتیب اتصال سکشن‌ها، نحوه استقرار برج، جزئیات اتصالات و مراحل نصب تجهیزات را مشخص می‌کند و راهنمای تیم اجرایی در محل پروژه است.

نقشه ساخت انواع برج های نوری

در ادامه، چند نمونه نقشه برای ساخت برج های نوری ۶ متری و ۱۲ متری را بررسی می‌کنیم.

نقشه برج نوری 6 متری

نقشه برج نوری 12 متری

نقشه برج نوری را چه کسی باید طراحی کند؟

این نقشه باید توسط تیم فنی سازنده طراحی شود. البته در برخی از پروژه های عمرانی و شهرداری نقشه توسط خریدار هم به سازنده ارائه می شود. ولی به صورت کلی نقشه دقیق را سازنده طراحی میکند.

سوالات متداول

۱. نقشه برج نوری شامل چه اطلاعاتی است؟

نقشه برج نوری شامل ارتفاع سازه، ابعاد و ضخامت بدنه، مشخصات سکشن‌ها، سبد پروژکتورها، فونداسیون، صفحه‌ستون، بولت‌های مهاری، سیستم بالابر و جزئیات کابل‌کشی است.

۲. چرا دریافت نقشه فونداسیون برج نوری قبل از اجرا اهمیت دارد؟

دریافت نقشه فونداسیون پیش از شروع عملیات عمرانی کمک می‌کند ابعاد فونداسیون و محل بولت‌های مهاری مطابق مشخصات برج اجرا شوند و از دوباره‌کاری و هزینه‌های اضافی جلوگیری شود.

۳. نقشه برج نوری را چه کسی طراحی می‌کند؟

معمولاً تیم فنی سازنده با توجه به ارتفاع برج، تعداد پروژکتورها، شرایط محل نصب و مشخصات پروژه، نقشه ساخت را تهیه می‌کند. در برخی پروژه‌ها نیز کارفرما نقشه‌های فنی مورد تأیید خود را در اختیار سازنده قرار می‌دهد.

4. هنگام سفارش برج نوری، چه نقشه‌هایی باید از سازنده دریافت کنیم؟

بهتر است نقشه ساخت، نقشه فونداسیون، جزئیات صفحه‌ستون و بولت‌های مهاری، نقشه برق و کابل‌کشی و در صورت نیاز نقشه سیستم بالابر و مونتاژ را دریافت کنید. این مدارک باید با مشخصات فنی برج سفارش‌داده‌شده مطابقت داشته باشند.
